高爐爐缸整體澆注修復技術

一、 技術簡介

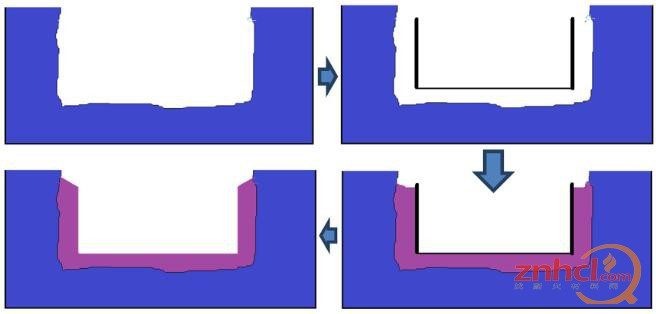

爐缸整體澆注，是基于傳統砌磚修復的一種新技術。它采用不定形自流澆注料，以支模澆注的方式，還原陶瓷杯。脫模后整體無縫，形成一個真正的“杯”結構。使得鐵水“無孔可入”，而且所使用材料，與鐵水不產生化學反應，真正起到了隔離與隔熱的作用。其工藝簡化為圖1所示。

圖1 陶瓷杯整體澆注技術

總體來看，爐缸整體澆注技術，具備以下特點：

(1)能最大程度的保留殘余合格碳磚，針對局部區域嚴重侵蝕碳磚可采用高導熱澆注料進行針對性修復。因此與拆除碳磚重新砌筑相比，維修工期短，造價大低;

(2)澆注襯與砌筑相比具有：整體性好，能與碳磚界面緊密有效貼合。因此不存在傳統陶瓷杯與碳磚間的間隙搗打料，避免了因氣隙而造成“間隙熱阻”的問題，使?fàn)t缸整體傳熱效率得以提高，1150℃凝鐵等溫線推移至澆注陶瓷杯的內部，碳磚得到有效隔離和保護。通過爐缸的澆注維修，不僅從根本上保障爐缸安全、長壽運行，而且減少了爐缸熱損;

(3)對于風口區域，同樣能最大限度利用殘余磚襯，減少耐材消耗;清凈渣鐵后即可進行澆注，整體澆注的風口襯里能有效避免磚縫的影響，降低風口竄煤氣的風險;

(4)爐缸陶瓷杯澆注料采用溶膠結合剛玉碳化硅質泵送澆注料，其是針對傳統陶瓷杯磚(塑性剛玉磚、剛玉莫來石磚等)從材質上進行了優化改進，因此具有更高的抗鐵水熔蝕、抗渣蝕及抗堿侵蝕性能，同時其導熱系數適中，更有利于爐缸渣鐵粘滯層形成。

二、 材料選擇

(1)高導熱澆注料

高導熱澆注料RLG-SC：該料主要原料為導熱性能好的碳質材料，采用溶膠結合;其具有與碳磚相近的導熱系數，同時具有優良的抗渣鐵潤濕性能及良好的自流性能，能夠輕易實現狹小縫隙自流填充密實作業，可用于碳磚修復，爐底找平、碳磚與冷卻壁縫隙填充、陶瓷杯與碳磚縫隙填充。

(2)爐缸澆注料

爐缸澆注料RLG-SA：是專門針對高爐爐缸陶瓷杯環境特點設計開發;以優質剛玉為主要原料，采用納米溶膠為結合劑;材料不僅具有優良的耐高溫，抗渣鐵侵蝕，抗沖刷及快干防爆等應用性能，而且具有優異的自流泵送的施工性能。

(3)風口帶澆注料

風口帶澆注料RFK-SA：是專門針對高爐風口帶環境特點設計開發;以優質剛玉為主要原料，采用納米溶膠為結合劑;材料不僅具有優良的耐高溫，抗沖刷，抗機械磨損等應用性能，而且具有優異的自流泵送的施工性能。

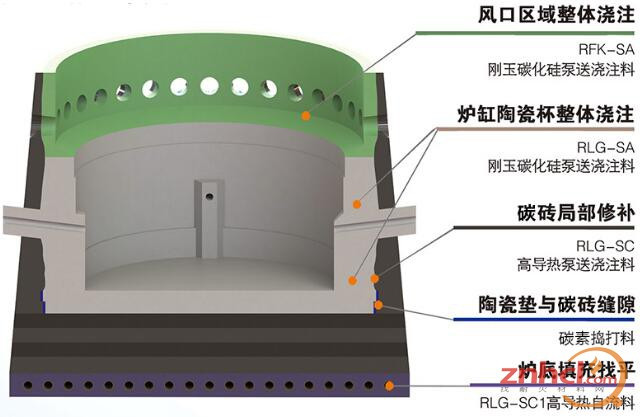

爐底、爐缸及風口帶材料分布，如圖2所示，根據不同部位環境特點，使用不同性能材料。

圖2 整體澆注材料分布情況

三、 施工特點

1. 爐缸清理方式

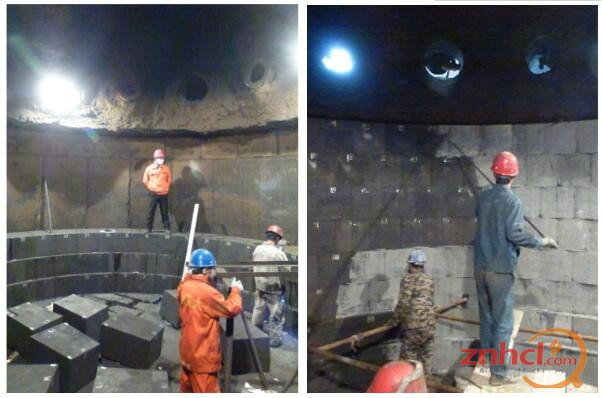

爐缸整體澆注施工，對碳磚侵蝕較嚴重的高爐，在清理完殘?zhí)贾螅a(bǔ)砌碳磚，磚縫采用高導熱材料澆注密實，如圖3所示。

圖3 補砌碳磚及表面處理

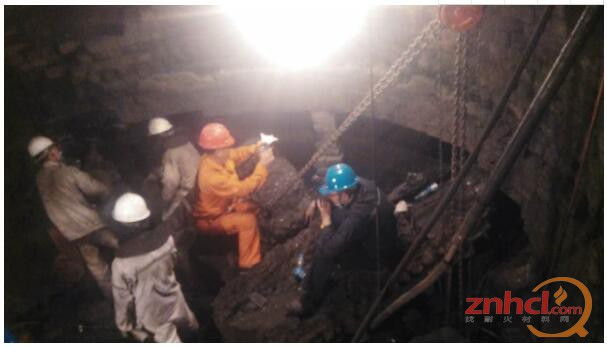

對碳磚侵蝕不嚴重的高爐，可采用保護性清理的方式，如圖4，這樣可以充分利用殘?zhí)?，?jié)約成本。而且可以適當減少高導熱材料的使用，減弱了三種材料的匹配，更有利于材料之間熱量傳導。

圖4 爐缸保護性清理現場

以上兩種清理方式的共同點，都要求爐底清理至殘?zhí)急砻?，露出硬?澆注修復時，一般先采用高導熱料找平清理面，然后澆注兩層陶瓷墊，進而往上澆注陶瓷杯壁、鐵口區域和風口帶。

2. 陶瓷杯及風口澆注

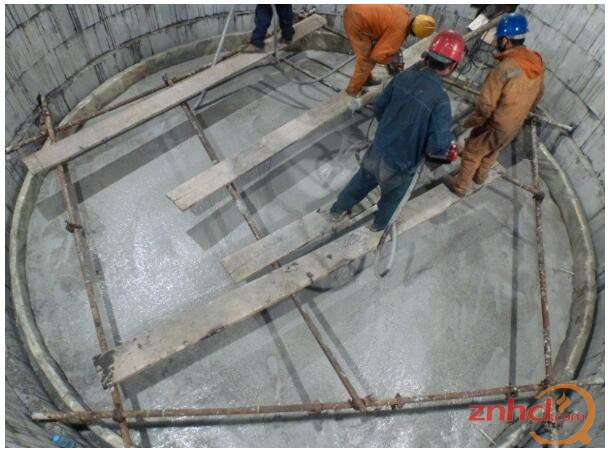

爐底采用高導熱料找平后，分兩步澆注陶瓷墊，陶瓷墊厚度根據爐缸尺寸確定。如圖5，泵送料采用自流澆注料，全過程無需震動或簡單震動。

圖5 陶瓷墊澆注過程

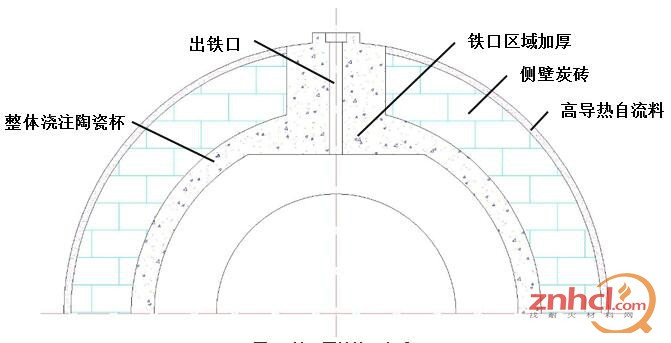

兩層陶瓷杯澆注完成后，支模澆注側壁及鐵口區域，如圖6，鐵口區域加厚，恢復鐵口深度至原設計深度。

圖6 鐵口區域處理方式

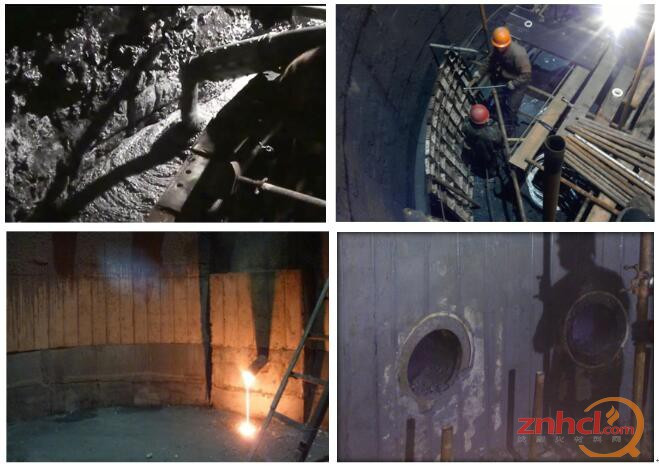

考慮到象腳區保護，會根據各高爐象腳區侵蝕情況，采用不同的處理方式。爐缸澆注料體密較大，液態材料靜壓力較大，因此一般采用分段澆注的方式澆注陶瓷杯壁，如圖7所示，由爐底分段澆注至風口帶。

圖7 陶瓷杯壁與風口帶澆注

待澆注完畢后，靜止10 小時后脫模，進而完成整個爐缸澆注。然后按照制定的烘烤曲線，進行簡單的烘烤，排除材料中的水分，即可滿足開爐條件。

爐缸整體澆注技術，根據高爐爐缸侵蝕特點，策劃檢修方案，擬定施工工期，然后嚴格按照各施工節點執行。全過程無限速環節，因此簡單快捷，而且可以靈活協調，交叉作業，便于鐵廠統籌安排。

==============================================================
