輕質澆注料_耐火澆注料-高鋁磚-輕質澆注料-鄭州宇威耐火材料有限公司

產品列表

當前位置：產品中心 >> 大型挖掘機

: 輕質澆注料

輕質澆注料是以鋁酸鹽水泥、高鋁細料、陶粒，外加若干添加劑配置而成，該產品具有體積輕，抗壓強度高，耐酸及酸性氣體腐蝕

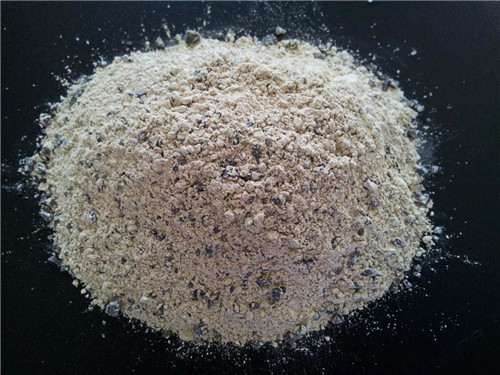

產品詳情:

輕質澆注料是以鋁酸鹽水泥、高鋁細料、陶粒，外加若干添加劑配置而成，該產品具有體積輕，抗壓強度高，耐酸及酸性氣體腐蝕。

澆注料分類：

主要按氣孔率、結合劑、骨料品種分類。在實際使用中還經常以使用溫度或功能特點進行分類。

按氣孔率分有致密澆注料和氣孔率不低于45%的隔熱燒注料兩種。

按結合劑分有水硬性結合、化學結合、凝聚結合澆注料。

輕質澆注料是由輕質耐火骨料與粉料、結合劑和外加劑配制而成的可澆注成型的混合料。由于它的體積密度小、熱導率低，因此也可稱為隔熱耐火澆注料，主要起到窯爐耐火保溫作用。

不定形輕質隔熱耐火材料已被廣大用戶普遍采用，隔熱耐火材料的應用已向不定形輕質隔熱耐火材料方面發(fā)展。因為它具有：體積密度小，導熱系數(shù)低，可減輕設備自重，保溫性能好，使爐溫均勻，節(jié)省能源和耐火強度高，整體性能強，耐剝落性能好，使用壽命長，可任意修補加工各種形狀或整體爐襯。施工簡便、成本低。現(xiàn)已廣泛用于冶金、機械、電力、化工、石油等行業(yè)的工業(yè)窯爐和熱工設備，比普通耐火材料節(jié)能20%以上。

澆注料使用方法：

先將模和澆注接觸面清理干凈，在澆注料內加水使其含水量達到42-45%攪拌均勻即可進行澆注24小時后脫模，貼掛塑料薄膜自然養(yǎng)生2-3天后可點火烘爐，澆注料中含有大量結合水和游離水、烘爐注意控制升溫，防止積驟升溫造成迸裂剝落，特別是120℃、350℃、600℃、800℃時升溫要緩慢，要有一定保溫時間。建議120℃以下不少于48小時，350℃以下不少于96小時，以后每小時升溫20-30℃，直到使用溫度。
