13598440099
耐材行業(yè)的行話來(lái)說(shuō)：耐火可塑料是用耐火骨料和粉料、生粘土和化學(xué)復(fù)合劑及外加劑，經(jīng)配制混煉、擠壓成磚坯狀，并在包裝貯存一定時(shí)間后仍具有良好的可塑性，可用搗打方法施工的一種耐火材料
廣泛適用于各種熱工窯爐

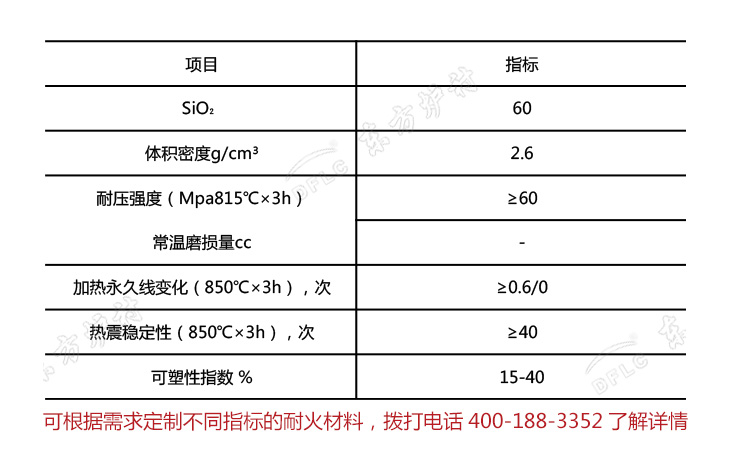

高強(qiáng)耐磨耐火可塑料分別以剛玉、 碳化硅、 特級(jí)高鋁磯土為主要原料, 配以超微粉、 采用復(fù)合結(jié)合劑、添加劑、増塑劑組配。具有可塑性好、保存期長(zhǎng)、且強(qiáng)度隨溫度升高而提高,確保了可塑料具有較高的強(qiáng)度和耐磨使用性 。我公司研制開(kāi)發(fā)的耐磨耐火可塑料,被河南省科技廳列入科技推廣項(xiàng)目。具有施工方便、修補(bǔ)迅速、高強(qiáng)耐磨、熱震性能良好、不龜裂、密封性好。適用于CFB鍋爐內(nèi)襯施工及快速修補(bǔ)。

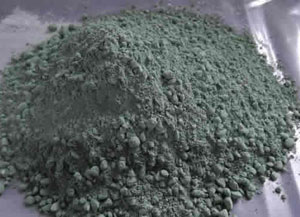

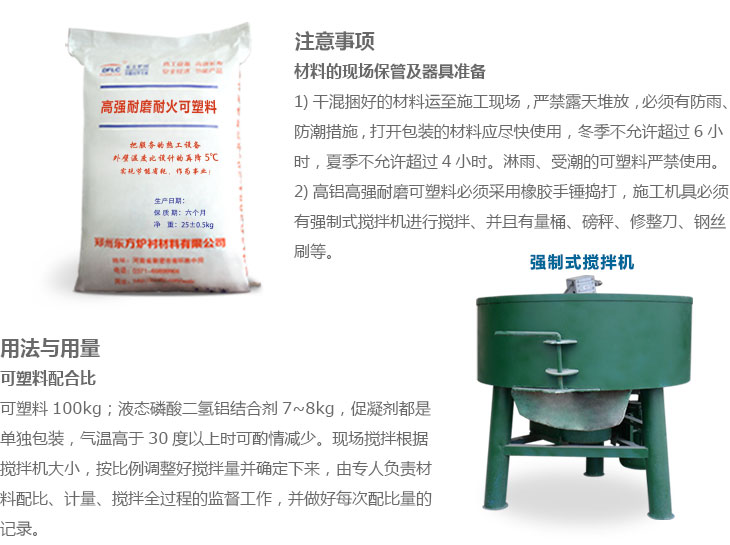

可塑料混料
1、攪拌前對(duì)攪拌機(jī)進(jìn)行清理，保持機(jī)具清潔。
2、先加入粒狀干態(tài)可塑料攪拌2分鐘左右，將團(tuán)聚大顆粒攪開(kāi)，再一次性緩慢均勻加入結(jié)合劑，攪拌時(shí)間不得少于5分鐘后再均勻加入促凝劑攪拌1—2分鐘，變成可塑狀物料，易于成型，即可進(jìn)行施工。
3、攪拌后的材料，用編織袋裝好倒運(yùn)，工作環(huán)境溫度高于25℃以上時(shí)，攪拌好的可塑料必須在40分鐘以?xún)?nèi)用完。低于25℃時(shí)可以在60分鐘以?xún)?nèi)用完。
可塑料施工技術(shù)要求
1、施工部位進(jìn)行瀝青漆的刷涂，漆膜厚度不小于0.5mm(或按設(shè)計(jì)要求涂刷);施工部位表面不得有污垢、塵土及其它雜物，待瀝青漆完全干燥后再施工可塑料，施工后的可塑料嚴(yán)禁見(jiàn)水。
2、要求搗打密實(shí)、平整，如果有高出部位，應(yīng)用修整刀修平，用尺子檢查平整度。發(fā)現(xiàn)厚度不夠，必須清除三分之一左右厚度，重新填料、搗打，以防止材料在鍋爐運(yùn)行中分層脫落。
3、可塑料的膨脹縫應(yīng)按設(shè)計(jì)規(guī)定預(yù)設(shè)。
4、可塑料的施工厚度最大不得超過(guò)150mm。
5、施工完的可塑料應(yīng)用鋼絲扎出排濕孔，間距為200×200mm并進(jìn)行烘烤。
6、可塑料內(nèi)的錨固件必須采用耐熱鋼筋，900度以?xún)?nèi)溫度材質(zhì)不低于1Cr18Ni9Ti。

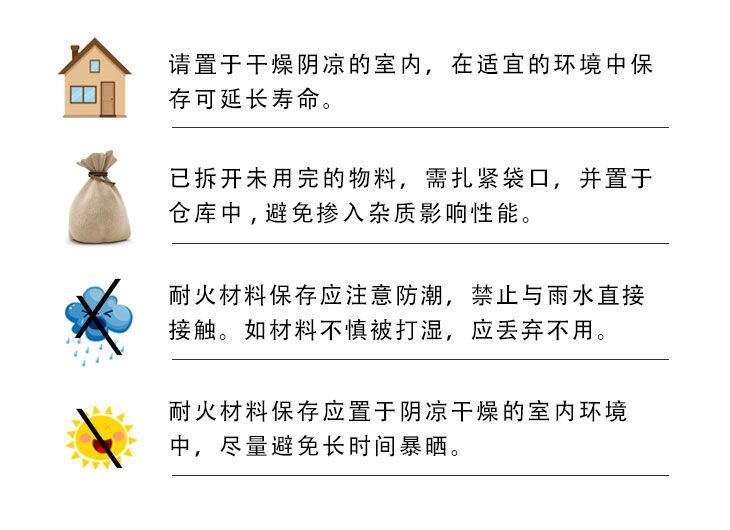

可塑料的養(yǎng)護(hù)
在施工期間，應(yīng)盡量避免對(duì)已施工體震動(dòng)，襯體工作面處理完畢后，進(jìn)行自然養(yǎng)護(hù)，養(yǎng)護(hù)溫度為15~35℃，在干燥環(huán)境下(空氣相對(duì)濕度不大于70%)，自然養(yǎng)護(hù)期為5—7天。然后可按烘爐曲線進(jìn)行烘爐。
可塑料內(nèi)襯烘爐前的裂縫修理
在非膨脹縫位置，烘爐前可塑料內(nèi)襯裂縫寬度大于1mm時(shí)，應(yīng)進(jìn)行處理;即當(dāng)裂縫寬度在1~3mm時(shí)，可采用就縫充填的方法，即在裂縫處噴膠濕潤(rùn)軟化，用橡膠錘輕敲，使裂縫閉合或直接填塞較軟的可塑料;當(dāng)裂縫大于3mm時(shí)，應(yīng)將可塑料裂縫挖成內(nèi)大外小的楔形口，噴膠濕潤(rùn)軟化，用可塑料仔細(xì)填實(shí)。
耐材行業(yè)的行話來(lái)說(shuō)：耐火可塑料是用耐火骨料和粉料、生粘土和化學(xué)復(fù)合劑及外加劑，經(jīng)配制混煉、擠壓成磚坯狀，并在包裝貯存一定時(shí)間后仍具有良好的可塑性，可用搗打方法施工的一種耐火材料。
最新產(chǎn)品
猜你喜歡
