低水泥澆注料定義：水泥加量在3-8%，CaO含量一般在1-3%之間的澆注料稱之為低水泥澆注料。而CaO含量小于1.0%的澆注料稱之為超低水泥澆注料。
傳統(tǒng)的普通耐火澆注料水泥含量高達10～30％，而低水泥、超低水泥的基質(zhì)中是用與澆注料主材質(zhì)化學(xué)成分相同或相近的超微粉（粒度小于5um）取代部分或者大部分水泥，同時加入微量的分散劑（減水劑）和一定量的遲效緩凝劑配制而成。低水泥澆注料優(yōu)點是：1）澆注料中氧化鈣含量較低，可減少材料中生成的低共熔相，從而提高了耐火度、高溫強度和抗渣性；2）成型養(yǎng)護后生成的水泥水化物少，在加熱烘烤時不存在大量水合鍵破壞而使中溫強度下降的問題，而是隨著熱處理溫度的提高而逐漸燒結(jié)，強度也逐漸提高；3）澆注料的需水量大大降低，因此氣孔率低，體積密度高。
低水泥澆注料主要用途：低水泥澆注料應(yīng)用范圍很廣，在冶金、石油化工、機械制造、電力和建材等工業(yè)窯爐已普遍用這類澆注料取代傳統(tǒng)的燒成耐火制品作襯體。振動型的低超低水泥耐火制品作襯托。震動型的低、超低水泥耐火澆注料主要用作厚尺寸的襯體、如作加熱爐、各種熱處理、電爐爐蓋、豎窯、回轉(zhuǎn)窯、高爐出鐵鉤、鋼包、鐵水包等的內(nèi)襯。而自流型低、超低水泥耐火澆注料主要用作薄襯體和有金屬錨固件高溫耐火構(gòu)件的襯體，如加熱爐的水冷管外襯，噴射冶金用整體噴槍襯體等。
因而低水泥耐火澆注料具有如下優(yōu)點：
1、澆注料中CaO含量較低，可減少材料中低共熔相的生成，從而提高了耐火度、高溫強度和抗熔渣侵蝕性;
2、施工時澆注料的調(diào)和用水量只有普通澆注料的1/3~1/2，因而氣孔率低，體積密度高;
3、澆注成型后，養(yǎng)護中生成的水泥化物少，在加熱烘烤時不存在大量水化結(jié)合鍵破壞，而致使中溫度強度下降，而是隨著熱處理溫度的提高，強度也逐漸提高;
4、澆注料的力度組成做適當(dāng)調(diào)整就可配制成自流澆注料和泵灌澆注料。

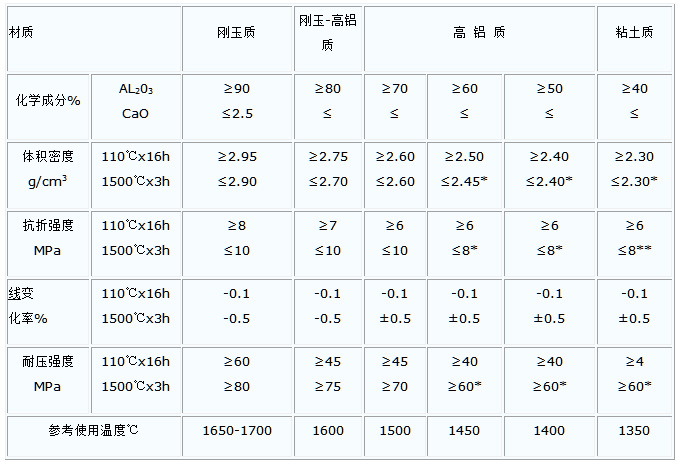

低水泥澆注料理化指標(biāo)如下
